Кокиль
(англ. Chill mold, укр. Кокіль)
Кокиль (от фр. Coquille – раковина, скорлупа) – металлическая форма с естественным или принудительным охлаждением, заполняемая расплавленным металлом под действием гравитационных сил. Кокильное литье, или литье в постоянные формы, – это литье металла, осуществляемое свободной заливкой кокилей.
Кокиль (рисунок 3.1) обычно состоит из двух полуформ 12, плиты 11 и вставок 7. Полуформы взаимно центрируются штырями 6, а перед заливкой их соединяют замками 13. Полости и отверстия в отливке могут быть выполнены металлическими или песчаными стержнями, извлекаемыми из отливки после ее затвердевания и охлаждения до заданной температуры. Расплав заливают в кокиль через литниковую систему 5, выполненную в его стенках, а питание массивных узлов отливки осуществляется из прибыли 2.
При заполнении кокиля расплавом воздух и газы удаляются из его рабочей полости 10 через вентиляционные каналы 1, пробки 3, каналы между металлическими частями 9, образующие вентиляционную систему кокиля.

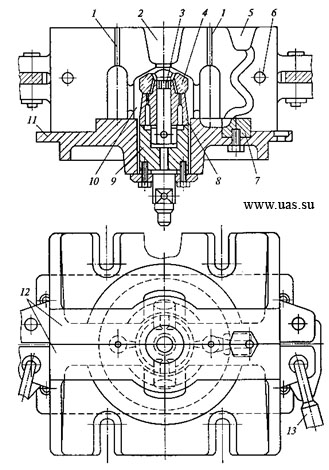

Рисунок 3.1 – Кокиль: 1 – вентиляционные каналы; 2 – прибыль; 3 – вентиляционная пробка; 4 – песчаный стержень; 5 – литниковая система; 6 – штырь (центрирующий элемент); 7 – вставка; 8 – металлический стержень; 9 – вентиляционный канал; 10 – полость формы; 11 – плита (поддон); 12 – полуформы; 13 – замок
Основные элементы кокиля – полуформы, плиты, вставки, стержни и т.д. – обычно изготовляют из чугуна или стали. Выше рассмотрен кокиль простой конструкции, но в производственной практике часто используют кокили весьма сложных конфигураций.
