Украинская Ассоциация Сталеплавильщиков

Сверхпроводящие материалы и технология их производства

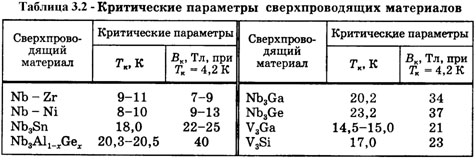

Из всех чистых металлов, способных переходить в сверхпроводящее состояние, наивысшую критическую температуру перехода имеет ниобийкр = 9,2 К). Однако для ниобия характерны низкие значения критического магнитного поля (около 0,24 Тл), что недостаточно для его широкого применения. Хорошим сочетанием критических параметров Тк и Вк отличаются сплавы и интерметаллидные соединения ниобия с цирконием, титаном, оловом и германием. В таблице 3.2 приведены критические параметры сверхпроводников, представляющих практический интерес.

критические параметры сверхпроводящих материалов

Сплавы и соединения ниобия переходят в сверхпроводящее состояние при достаточно высоких температурах. Они могут выдерживать довольно сильные магнитные поля и характеризуются высокой плотностью тока. В жидком гелии при внешнем поле с индукцией 2,5 Тл критическая плотность тока составляет: для Nb – Zr – 1 кА/мм2; для Nb – Ti – 2,5 кА/мм2; Nb3Sn – 17 кА/мм2; V3Ga – 5 кА/мм2.

К наиболее распространенным сверхпроводящим материалам относится сплав Nb (основа) с 46,5 % Ti (по массе). Этот сплав отличается высокой технологичностью, из него обычными методами плавки, обработки давлением и термической обработки можно изготавливать проволоку, кабели, шины. Интерметаллиды, хотя и обладают более высокими критическими параметрами, имеют высокую хрупкость, что затрудняет изготовление из них длинномерных проводов традиционными методами металлургической технологии.

При изготовлении сверхпроводящего кабеля в бруске меди просверливают множество отверстий и в них вводят тонкие Nb – Ti стержни. Брусок протягивают в тонкую проволоку, вновь разрезают ее на куски, которые снова вводят в новые бруски. Повторяя многократно эту операцию, получают кабель с большим числом сверхпроводящих жил, из которого делают катушки для электромагнитов (рисунок 3.4).

Поперечное сечение многожильного сверхпроводящего композита с 361 ниобий-титановой жилой в медной матрице

Рисунок 3.4 – Поперечное сечение многожильного сверхпроводящего композита с 361 ниобий-титановой жилой в медной матрице

Если в какой-либо жиле сверхпроводимость случайно нарушится, то высокая электро- и теплопроводность медной матрицы дает возможность осуществить термическую стабилизацию сверхпроводника в докритическом режиме.

Применение хрупких интерметаллидов значительно усложняет изготовление кабеля. Для получения проводов из сверхпроводящего соединения Nb3Sn применяют так называемую бронзовую технологию, основанную на селективной твердофазной диффузии. Тонкие нити пластичного ниобия запрессовывают в матрицу из бронзы, содержащую 10 – 13 % Sn. В результате многократного волочения и повторяющихся запрессовок с промежуточными отжигами и последующей термической обработки происходит диффузия олова в ниобий и на его поверхности образуется тонкая пленка Nb3Sn. Из-за ничтожной растворимости медь в ниобий практически не диффундирует. Схема бронзовой технологии представлена на рисунке 3.5. Полученные провода достаточно пластичны, легко гнутся и укладываются плетением в кабель, сохраняя целыми пленки Nb3Sn.

Схема бронзовой технологии изготовления многожильных проводов на основе Nb<sub>3</sub>Sn

Рисунок 3.5 – Схема бронзовой технологии изготовления многожильных проводов на основе Nb3Sn: А – сборка, волочение и отжиг; Б – термообработка

Для получения сверхпроводящих лент из соединений интерметаллидов кроме того применяют метод химического осаждения из газовой фазы. Его использование позволяет синтезировать соединение Nb3Ge, имеющее наиболее высокую критическую температуру перехода в сверхпроводящее состояние.

Простота изготовления, благоприятное сочетание электрических и механических свойств и сравнительно низкая стоимость позволяют рекомендовать сверхпроводники на основе твердого раствора Nb – Ti в качестве основных материалов до Вк = 8 Тл при Тк = 4,2 К. В более сильных полях, когда плотность тока существенно падает, целесообразно использовать интерметаллические соединения типа Nb3Sn.

В конце 1980-х годов была открыта высокотемпературная сверхпроводимость в керамических материалах.

В 1986 г. впервые были получены сверхпроводящие керамические ок-сидные образцы системы La – Ва – Сu – О с температурой перехода в сверхпроводящее состояние Тк = 35 К. Позднее на иттриевых керамиках системы Y – Ва – Сu – О была достигнута температура перехода в сверхпроводящее состояние Тк около 90 К, дающая возможность использовать дешевый и доступный жидкий азот в качестве хладагента. Керамика на основе соединений оксида меди с оксидом стронция, висмута и щелочноземельных элементов, например состава 2SrO*СаО*Bi2O3*2CuO, имеет еще более высокую Тк – до 100 – 115 К. В настоящее время исследователями ряда стран разработано большое число керамических материалов с переходом при температурах 250 К и даже при комнатной температуре. Значительная часть разработанных материалов характеризуется нестабильностью и большой хрупкостью.

Поиск новых сверхпроводников продолжается, хотя пока проблема остается чисто научной. В перспективе необходимо разработать технологию производства и применения высокотемпературных сверхпроводников.
