Стекло

Cтекло – это однородное аморфное вещество, получаемое при затвердевании расплава оксидов. В составе стекла могут присутствовать оксиды трех типов: стеклообразующие, модифицирующие и промежуточные. Стеклообразующими являются оксиды кремния, бора, фосфора, германия, мышьяка. К модифицирующим оксидам, введение которых понижает температуру плавления стекла и существенно меняет его свойства, относятся оксиды щелочных (Na, К) и щелочноземельных (Са, Mg, Ba) металлов. Промежуточными являются оксиды алюминия, свинца, титана, железа. Они могут замещать часть стеклообразующих оксидов. Стеклообразующий каркас стекла представляет собой непрерывную пространственную решетку, в узлах которой расположены ионы, атомы или группировки атомов (рисунок 17.1). Химический состав стекла можно изменять в широких пределах. Поэтому и свойства стекла могут быть различными.

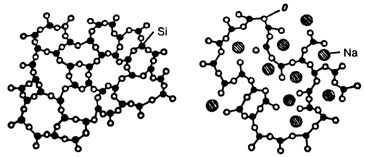

Рисунок 17.1 – Схема непрерывной структурной сетки стекла: а – кварцевого; б – натрийсиликатного

По химическому составу в зависимости от природы стеклообразующих оксидов различают силикатное, алюмосиликатное, боросиликатное, алюмоборосиликатное и другие виды стекла.

В зависимости от содержания модификаторов стекло может быть щелочным и бесщелочным.

По назначению различают строительное (оконное, стеклоблоки), бытовое (стеклотара, посуда) и техническое (оптическое, электротехническое, химическое и др.) стекло.

Структура и свойства стекла определяются его химическим составом, условиями варки, охлаждения и обработки.

Стекло – термопластичный материал, при нагреве оно постепенно размягчается и переходит в жидкость. Плавление происходит в некотором температурном интервале, величина которого зависит от химического состава стекла. Ниже температуры стеклования Т_с стекло приобретает хрупкость. Для обычного силикатного стекла Т_с = 425 – 600°С. Выше температуры плавления стекло становится жидкостью. При этих температурах стекломасса перерабатывается в изделия.

Плотность стекла составляет 2,2 – 8,0 г/см³. Стекло высокой плотности содержит значительные количества оксидов свинца и бария.

Стекло – жесткий, твердый, но очень хрупкий материал. Стекло хорошо сопротивляется сжатию ( = 400 – 600 МПа), но характеризуется низким временным сопротивлением при испытаниях на растяжение (30 – 90 МПа) и изгиб (50 – 150 МПа). Более прочным является бесщелочное и кварцевое стекло.

Механические свойства стекла повышаются при термической и химической обработке. Термическая закалка стекла состоит в нагреве до температур, близких к точке размягчения, и быстром равномерном охлаждении поверхности в потоке воздуха или в масле. При этом в поверхностных слоях возникают напряжения сжатия, и прочность стекла возрастает в 2 – 4 раза. Для изготовления приборов, работающих при повышенном давлении, применяют безосколочное стекло – триплекс.

Триплекс представляет собой комбинированное стекло, состоящее из двух и более закаленных слоев, склеенных прозрачной эластичной пленкой. Химическая обработка состоит в травлении поверхностного слоя раствором плавиковой кислоты с уничтожением поверхностных дефектов. Еще больший эффект достигается при комбинированной химико-термической обработке.

Важнейшим свойством стекла является прозрачность в диапазоне длин волн видимого света. Обычное листовое стекло пропускает до 90 %, а отражает около 8 % и поглощает около 1 % видимого света. Ультрафиолетовые лучи почти полностью поглощаются оконным стеклом.

Стекло имеет высокую химическую стойкость в агрессивных средах (за исключением плавиковой кислоты и щелочей). Вода постепенно разрушает стекло вследствие образования щелочных растворов. Чем выше температура и концентрация щелочных оксидов в стекле, тем сильнее проявляется действие воды. Стекло как технический материал широко используется в разных областях техники и народного хозяйства. Это объясняется благоприятным сочетанием физико-химических и механических свойств, возможностью изменять эти свойства в широких пределах в зависимости от состава стекла и способов термического воздействия, а также способностью стекла легко поддаваться разным способам горячей и холодной обработки.

Кварцевое стекло, состоящее практически из чистого кремнезема (99 % SiO2), в зависимости от способа получения бывает двух типов: оптически прозрачное и непрозрачное. Кварцевое стекло отличается от всех известных стекол высокими физико-химическими свойствами: высокой жаростойкостью (1400°С), низким температурным коэффициентом линейного расширения [(0,5 – 0,55)•10^-6 К^-1], высокой термической (выдерживает перепад температур 800 – 1000°С) и химической стойкостью, особенно к действию кислот (кроме плавиковой) и воды. Кварцевое стекло имеет высокие диэлектрические характеристики, прозрачно в видимой, ультрафиолетовой и частично инфракрасной областях. Кварцевое стекло, имеющее особенно высокую термическую и химическую стойкость в сочетании с низким температурным коэффициентом линейного расширения, применяется для изготовления тиглей, термопар, электровакуумных изделий, химически стойкой тары, труб, лабораторной посуды. Для защиты деталей от коррозии при температурах до 500 – 600°С в машиностроении применяют стеклоэмали.

Пеностекло получают вспениванием жидкой стекольной массы при высокой температуре за счет введения газотворных веществ – измельченных известняка, мела, угля. Пеностекло имеет малую плотность, низкую теплопроводность и характеризуется высоким звукопоглощением. Это негорючий, термостойкий и химически стойкий материал.

Стеклокристаллические материалы (ситаллы) получают из стекла путем его полной или частичной кристаллизации. Название «ситаллы» образовано из слов «стекло» и «кристаллы». Ситаллы иногда называют стеклокерамикой. Содержание кристаллической фазы в ситаллах может составлять до 95 %. Размер кристаллов обычно не превышает 1 – 2 мкм.

Ситаллы – плотные, непрозрачные, газонепроницаемые, жесткие и твердые материалы. Их механическая прочность в 2 – 3 раза выше, чем прочность стекла. Они хорошо сопротивляются абразивному износу. Сочетание низкого температурного коэффициента линейного расширения и высокой механической прочности придает им высокую термостойкость. Ситаллы характеризуются высокой химической стойкостью к действию кислот и щелочей и не подвержены коррозии при нагреве до высоких температур. Ситаллы совершенно не поглощают влагу.

Благодаря сочетанию легкости, прочности, твердости и технологичности ситаллы находят широкое применение в машиностроении. Из них изготавливают подшипники скольжения, работающие без смазки при температуре до 550°С, поршни и детали выхлопа двигателей внутреннего старания, химическую аппаратуру» фильеры для вытягивания синтетических волокон, рабочие колеса и лопатки насосов, перекачивающих агрессивные жидкости с абразивами. Ситаллы используют в качестве жаро- и износостойких эмалей для защиты металлических деталей. Ситалловые эмали могут работать при температурах до 800 – 900°С.
