Защитная труба сталеразливочного ковша МНЛЗ

Защитная труба (рисунок 3.23а) устанавливается в процессе разливки стали между сталеразливочным и промежуточным ковшами (рисунок 3.23б) и предназначена для защиты стали от вторичного окисления на этом участке движения.

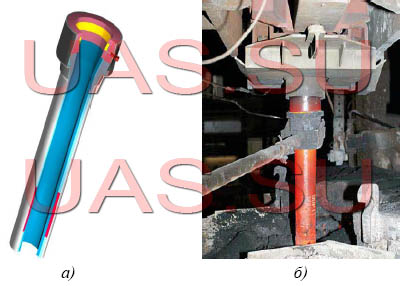

Защитная труба и ее расположение на участке сталеразливочный – промежуточный ковш

Рисунок 3.23 – Защитная труба (а) и ее расположение на участке сталеразливочный – промежуточный ковш (б)

Конструкция и геометрическая форма защитной трубы может существенно изменяться в зависимости от условий разливки и требований заказчика. Повышенный износ защитных труб происходит, как правило, в зоне, контактирующей с теплоизолирующей смесью, расположенной на зеркале металла в промковше или в зоне нижнего (погружаемого в металл) торца. В зависимости от химического состава покровной теплоизолирующей смеси и условий разливки стойкость защитной трубы может составлять до 4-6 плавок, а при соответствующем усилении в зоне шлакового пояса (например, керамикой на основе диоксида циркония) эксплуатационная стойкость может достигать 7-8 плавок и более.

На практике соединение между коллектором шиберного затвора и защитной трубой не является герметичным, что обусловливает возможность проникновения воздуха во внутреннюю полость защитной трубы за счет эффекта Вентури.

Для предотвращения подсоса воздуха в стык между коллектором шиберного затвора и защитной трубой рекомендуется подача аргона через распределительное кольцо, расположенное над стыком. Альтернативным вариантом защиты стыка от проникновения воздуха является создание «аргонного» барьера посредством специального жакета, расположенного непосредственно на верхней части защитной трубы (рисунок 3.24) или приспособления, в виде распределительного кольца расположенного непосредственно над стыком (рисунок 3.22).

Фото продольного разреза верхней части защитной трубы с металлическим жакетом для подачи аргона

Рисунок 3.24 – Фото продольного разреза верхней части защитной трубы с металлическим жакетом для подачи аргона
